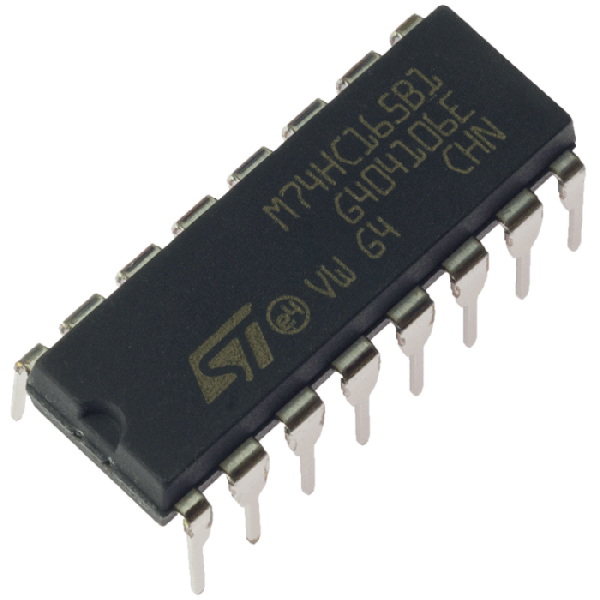

74HC165

Descripción

“Tipo: Registro de desplazamiento paralelo a serial de 8 bits.
Número de entradas:
P0 – P7 (Entradas paralelas de 8 bits).
PL (Parallel Load, carga paralela, activa en bajo).
CP (Clock, entrada de reloj, activa en flanco de subida).
OE (Output Enable, habilitación de salida, activa en bajo).
Salidas:
Q (Salida serial, salida de los datos desplazados).
Modo de operación:
Los datos de P0 a P7 se cargan en paralelo cuando la señal PL está baja, y se desplazan serialmente a la salida Q con cada pulso de reloj CP.
OE habilita o deshabilita la salida serial Q, poniendo la salida en alta impedancia cuando está en alto.
El registro se actualiza en cada flanco de subida del reloj, moviendo los bits de las entradas paralelas a la salida serial.
Tensión de alimentación (Vcc): 2 V a 6 V (típico 5V).
Consumo de corriente (Icc): 8 mA (típico, bajo consumo de energía).
Tensión de entrada (Vin):
Alto (mín.): 3.5 V
Bajo (máx.): 1.5 V
Tensión de salida (Vout):
Alto (mín.): 3.5 V
Bajo (máx.): 0.5 V
Corriente de salida (Iol): 6 mA (cuando la salida es baja).
Tiempo de propagación (tpd): 8 ns (típico, alta velocidad).
Encapsulado: DIP-16, SOIC-16 (THT y SMD disponibles).
Montaje: A través de orificios (THT) o en superficie (SMD).
Aplicaciones comunes:
Conversión de datos de paralelo a serial.
Lectura de entradas paralelas y transmisión de datos a través de una línea serial.
Expansión de registros en sistemas de control y comunicación.
Uso en sistemas de multiplexación de datos o interfaz entre dispositivos con diferentes formatos de señal.”
