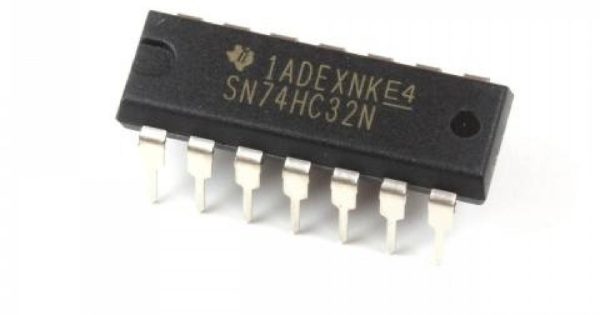

74HC32
El 74HC32 es un cuádruple circuito OR de 2 entradas de la familia High-Speed CMOS (HC). Este CI realiza la operación lógica OR, donde la salida será alta (1) si al menos una de las entradas es alta (1). Es ideal para aplicaciones que requieren operaciones lógicas rápidas con bajo consumo de energía.
Hay existencias
Descripción
“Tipo: Cuádruple puerta OR de 2 entradas.
Número de entradas:
Cada puerta tiene 2 entradas.
A, B (Entradas para las puertas OR).
Salidas:
Y (Salida de la puerta OR, resultado de la operación lógica OR de las dos entradas).
Modo de operación:
La salida Y será alta (1) si alguna de las entradas es alta (1).
La salida será baja (0) solo si ambas entradas son bajas (0).
Tensión de alimentación (Vcc): 2 V a 6 V (típico 5V).
Consumo de corriente (Icc): 4 mA (típico, bajo consumo de energía).
Tensión de entrada (Vin):
Alto (mín.): 3.5 V
Bajo (máx.): 1.5 V
Tensión de salida (Vout):
Alto (mín.): 3.5 V
Bajo (máx.): 0.5 V
Corriente de salida (Iol): 6 mA (cuando la salida es baja).
Tiempo de propagación (tpd): 8 ns (típico, alta velocidad).
Encapsulado: DIP-14, SOIC-14 (THT y SMD disponibles).
Montaje: A través de orificios (THT) o en superficie (SMD).
Aplicaciones comunes:
Realización de operaciones lógicas OR en sistemas digitales.
Implementación de circuitos lógicos combinacionales.
Construcción de sistemas de control y procesamiento de señales.
Aplicaciones que requieren bajo consumo y alta velocidad.”
