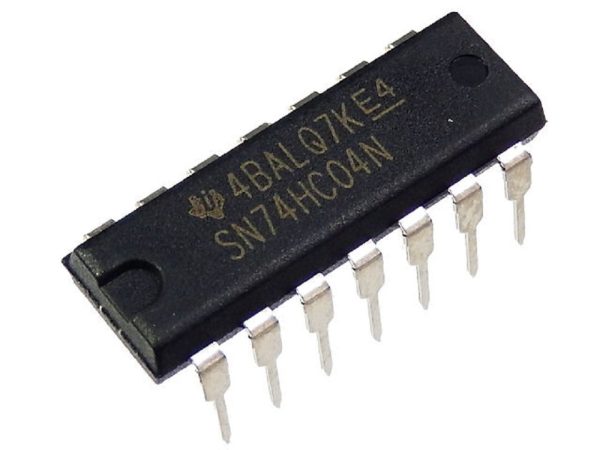

74HC04
El 74HC04 es un hex inversor de la familia High-Speed CMOS (HC). Este CI contiene seis inversores de 1 entrada y 1 salida, que realizan la operación lógica NOT. Es ideal para aplicaciones donde se necesiten invertir señales lógicas en sistemas digitales, con un bajo consumo de energía y alta velocidad.
Hay existencias
Descripción
“Tipo: Hex inversor de 1 entrada y 1 salida.
Número de canales: 6.
Entradas:
A (Entrada de datos).
Salidas:
Y (Salida invertida).
Modo de operación:
La salida Y será la inversión de la entrada A.
Si A es alta (1), la salida Y será baja (0), y viceversa.
Tensión de alimentación (Vcc): 2 V a 6 V (típico 5V).
Consumo de corriente (Icc): 4 mA (típico, bajo consumo de energía).
Tensión de entrada (Vin):
Alto (mín.): 3.5 V
Bajo (máx.): 1.5 V
Tensión de salida (Vout):
Alto (mín.): 3.5 V
Bajo (máx.): 0.5 V
Corriente de salida (Iol): 6 mA (cuando la salida es baja).
Tiempo de propagación (tpd): 8 ns (típico, alta velocidad).
Encapsulado: DIP-14, SOIC-14 (THT y SMD disponibles).
Montaje: A través de orificios (THT) o en superficie (SMD).
Aplicaciones comunes:
Inversión de señales lógicas en circuitos digitales.
Implementación de puertas lógicas para la creación de circuitos combinacionales.
Circuitos de control y procesamiento de señales.
Amplificación y adaptación de señales en sistemas de control y microcontroladores.”
ENLACES EXTERNOS
Información adicional
| Diametro | 6 Pines, 8 Pines, 16 Pines, 18 Pines, 20 Pines, 24 Pines, 28 Pines, 30 Pines, 32 Pines, 36 Pines, 40 Pines |
|---|
