Modulo Relay 4 Canales 5V
El Módulo Relay 4 Canales 5V es una solución versátil para proyectos de automatización y control que requieren la conmutación de múltiples cargas altas mediante señales de baja potencia. Este módulo permite controlar hasta cuatro dispositivos eléctricos y electrónicos de alta corriente utilizando un microcontrolador o una placa de desarrollo como Arduino. Con una capacidad de conmutación de hasta 10A por canal, es ideal para aplicaciones en hogares inteligentes, sistemas de automatización y proyectos de robótica.
Hay existencias
Descripción
Relay mecánico
Características principales:
Voltaje de operación: 5V DC.
Corriente de operación: 70mA por canal.
Capacidad de conmutación: 10A a 250V AC, 10A a 30V DC por canal.
Indicadores LED para estado de activación de cada relay.
Aislamiento eléctrico para protección del microcontrolador.
Pines de entrada: IN1, IN2, IN3, IN4, GND, VCC.

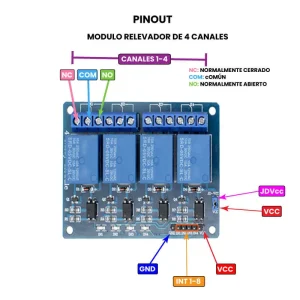

Conexiones:
VCC: 5V
GND: Tierra
IN1: Señal de control para el primer relay
IN2: Señal de control para el segundo relay
IN3: Señal de control para el tercer relay
IN4: Señal de control para el cuarto relay
COM1: Común del primer relay
NO1: Normalmente abierto del primer relay
NC1: Normalmente cerrado del primer relay
COM2: Común del segundo relay
NO2: Normalmente abierto del segundo relay
NC2: Normalmente cerrado del segundo relay
COM3: Común del tercer relay
NO3: Normalmente abierto del tercer relay
NC3: Normalmente cerrado del tercer relay
COM4: Común del cuarto relay
NO4: Normalmente abierto del cuarto relay
NC4: Normalmente cerrado del cuarto relay
Aplicaciones:
Automatización del hogar.
Control de luces y electrodomésticos.
Sistemas de seguridad.
Proyectos de robótica y domótica.
Control de bombas y motores.
