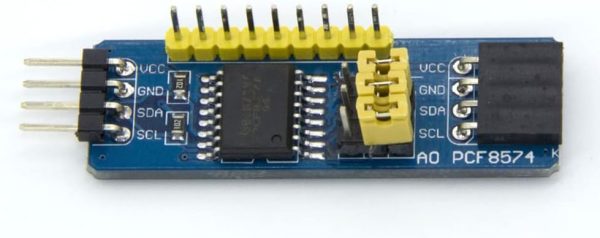

MODULO PCF8574
El PCF8574 es un expansor de E/S remoto de 8 bits para el bus I2C, diseñado para añadir pines digitales a microcontroladores como Arduino, ESP32 y otros micro controladores, usando solo 2 líneas (SDA/SCL).
Descripción
- Interfaz: Bus I2C / TWI (Compatible con Arduino, ESP32, PIC).
- Entradas/Salidas: 8 pines bidireccionales configurables individualmente.
- Voltaje de Operación: 2.5V−6VDC.
- Direcciones I2C: 8 direcciones posibles (0x20-0x27 para PCF8574 y 0x38-0x3F para PCF8574A) configurables por hardware (jumpers).
- Pin de Interrupción: Pin INT activo-bajo para indicar al maestro un cambio en los pines de entrada.
- Capacidad de Salida: Corriente máxima de 25mA en estado BAJO (sink) y 300uA en estado ALTO (source).
- Salidas Latch: Los pines de salida mantienen su estado hasta que se envía una nueva orden.
- Bajo Consumo: Ideal para aplicaciones alimentadas por batería, con bajo consumo en espera.
