Modulo Mini MP3 DF Player

Descripción

El módulo DFPlayer Mini es un reproductor de audio compacto capaz de reproducir archivos MP3 y WAV directamente desde una tarjeta micro SD. Es ideal para proyectos electrónicos que requieren salida de audio sin necesidad de componentes adicionales.

Incluye amplificador integrado, lo que permite conectar directamente un altavoz, facilitando su uso en sistemas de notificación, robótica y proyectos interactivos.

Características principales

• Reproducción de archivos MP3 y WAV
• Compatible con tarjetas micro SD hasta 32GB
• Interfaz UART para control mediante microcontrolador
• Amplificador integrado de 3W
• Salida para altavoces y audio estéreo
• Control de volumen y reproducción por comandos
• Voltaje de operación: 3.2V a 5V

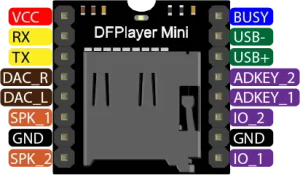

Diagrama de pines

El siguiente diagrama muestra las conexiones principales del módulo DFPlayer Mini:

• VCC: Alimentación
• GND: Tierra
• RX/TX: Comunicación UART
• SPK_1 / SPK_2: Salida directa a altavoz
• DAC_L / DAC_R: Salida de audio estéreo

Beneficios

• No requiere amplificador externo
• Fácil integración con Arduino
• Ideal para reproducir audio en proyectos
• Solución compacta y económica

Aplicaciones

• Sistemas de voz y notificación
• Proyectos con Arduino
• Juguetes electrónicos
• Dispositivos interactivos

Compatibilidad

Compatible con Arduino, ESP8266, ESP32 y otros microcontroladores mediante UART.

ENLACES EXTERNOS

• Datasheet Modulo Mini MP3 DF Player
