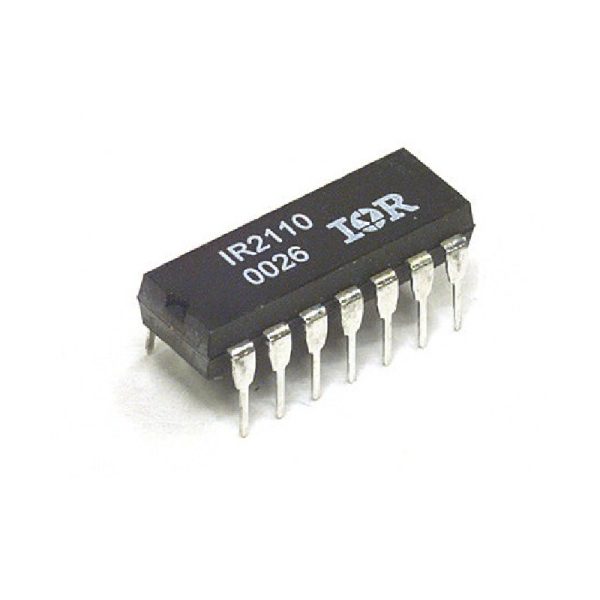

IR2110
El IR2110 es un controlador de MOSFET e IGBT de alto voltaje y alta velocidad con canales de salida independientes de lado alto y lado bajo. Ofrece un voltaje de salida de 10V a 20V y una corriente de salida pulsada en cortocircuito de 2A. Además, cuenta con entradas Schmitt-trigger con resistencias de pull-down compatibles con CMOS y LSTTL, y una fuente de alimentación separada para la lógica.
Datashet: IR2110
Descripción
- Driver de transistores MOSFET e IGBT
- Canales flotantes de salida de alto voltaje y bajo voltaje hasta 500V
- Salidas en fase con las entradas
- Voltaje de salida: 10V a 20V
- Corriente de salida pulsada en cortocircuito: 2A
- Entradas Schmitt Trigger con resistencias de Pull Down compatibles con CMOS y LSTTL que operen a valores tan bajos como 3.3 V
- Alimentación separada para la lógica de entre 3.3V a 20V
- Temperatura de operación: – 40°C ~ 125°C
