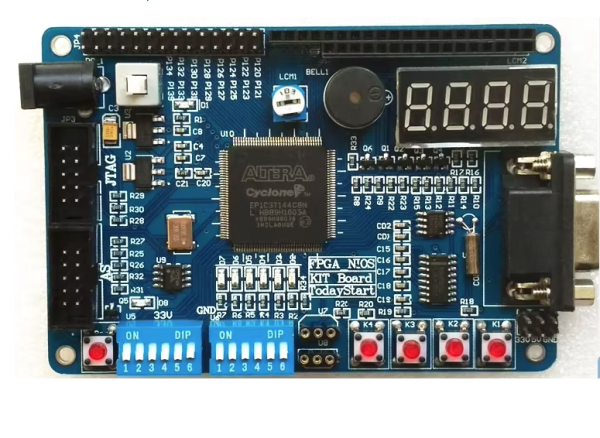

FPGA ALTERA CYCLONE EP1C3T144C8N
El EP1C3T144C8N es un circuito integrado FPGA de la familia Altera Cyclone I, fabricado por Intel/Altera. Cuenta con 2910 elementos lógicos (LABs), 104 E/S de usuario y un paquete 144-LQFP. Es una opción de bajo costo y entrada, frecuentemente utilizada en placas de desarrollo compactas para aprendizaje de diseño lógico y sistemas embebidos.
Descripción
- El chip principal: Altera Cyclone serie EP1C3T144C8N
- 4 llaves independientes.
- Tubo digital de 4 canales: Tubo digital con transistor. Aprenda la tecnología de visualización de barrido estático y dinámico del tubo digital. Puede realizar experimentos con relojes electrónicos, frecuencímetros, contadores y otros dispositivos.
- 6 luces LED: puede hacer luces de marcha, luces de circulación y otros experimentos) pero también como un estado de la pantalla de un dispositivo.
- Interruptores DIP de 8 vías: se utilizan para realizar dos o más experimentos de circuitos lógicos digitales.
- Reloj: reloj activo de 50 MHZ, cercano a la aplicación real.
- IC receptor de infrarrojos: puede usar VS1838 y otros cabezales receptores para realizar experimentos de recepción de infrarrojos, puede ampliar el teclado de control remoto de infrarrojos.
- Interfaz del sensor de temperatura DS18B20: puede funcionar como termómetro y dispositivo de alarma de temperatura.
- Zumbador: puede realizar experimentos con música de acompañamiento, hacer sonar una alarma, etc.
- Puerto serie MAX232: Esto se hace para la conversión de nivel de comunicación serie sincrónica asincrónica, puede realizar experimentos de comunicación serie sincrónica asincrónica.
- Módulo de reloj DS1302: se puede utilizar para desarrollar relojes electrónicos, calendarios perpetuos, las baterías instaladas por el usuario pueden hacer que el reloj nunca se detenga.
- Interfaz LCD de 16 pines: Interfaz LCD compatible con 16 pines, con resistencias de depuración fotométrica, se puede insertar directamente en el tipo de carácter 1602, tipo de matriz de puntos 12232, etc.
- Interfaz LCD de 20 pines: 20 pines compatibles con la interfaz LCD, con resistencia ajustable de luz de fondo, se pueden insertar directamente en el tipo de matriz de puntos 12864.
- Fuente de alimentación: el uso del módulo LDO de fuente de alimentación dual multigrupo, fácil de suministrar energía a cada módulo.
- Módulo de configuración FPGA: chip de memoria de alta capacidad EPCS4, placa con clave de reconfiguración.
- Interfaz de descarga AS y JTAG: la interfaz JTAG se puede utilizar para descargar el programa directamente al chip FPGA, o la interfaz AS para descargar el programa al chip de memoria, de modo de lograr que los datos no se pierdan cuando se apaga.
- Puerto de expansión de fuente de alimentación: puede ampliar el voltaje de la fuente de alimentación de salida 3.3V, 5V, interfaz GND, fuente de alimentación externa conveniente.
- La expansión del puerto IO: Además del módulo de placa de desarrollo utilizado IO, la placa utiliza pines para sacar 28 IO, puede ampliar el uso de otros dispositivos externos.
