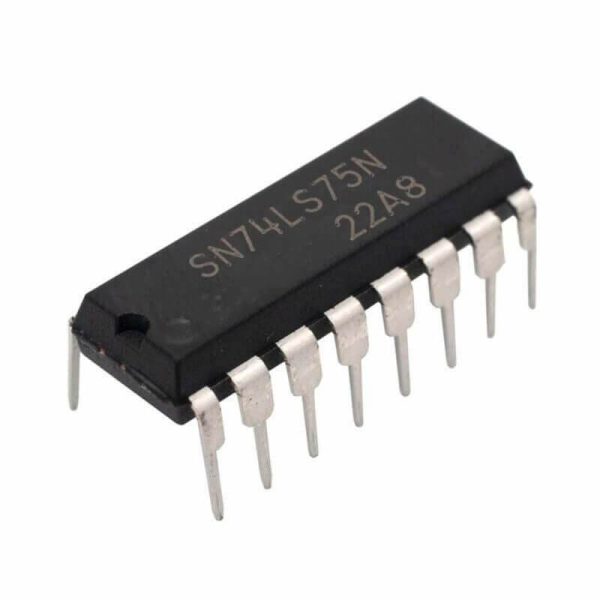

74LS75
El 74LS75 es un latch de 4 bits tipo D de la familia TTL (Transistor-Transistor Logic). Funciona como un almacenamiento temporal de datos y es ampliamente utilizado en circuitos digitales para sincronización, buffers y control de señales.
Hay existencias
Descripción
“Tipo: Latch de 4 bits tipo D con control de habilitación.
Número de latches: 4 independientes.
Número de entradas:
D (4 bits) (Entradas de datos).
Enable (G) (Habilitación, nivel bajo activa).
Número de salidas:
Q (4 bits) (Salida principal).
Q̅ (4 bits) (Salida complementaria).
Tensión de alimentación (Vcc): 4.75 V a 5.25 V (típico 5V).
Consumo de corriente (Icc): 8 mA (máximo).
Tensión de entrada (Vin):
Alto (mín.): 2 V
Bajo (máx.): 0.8 V
Tensión de salida (Vout):
Alto (mín.): 2.7 V
Bajo (máx.): 0.5 V
Corriente de salida (Iol): 8 mA (cuando la salida es baja).
Tiempo de propagación (tpd): 12 ns (típico).
Encapsulado: DIP-16 (THT).
Montaje: A través de orificios (THT).
Aplicaciones comunes: Buffers de datos, sincronización en buses, almacenamiento de señales digitales, sistemas de control y circuitos de retención.”
