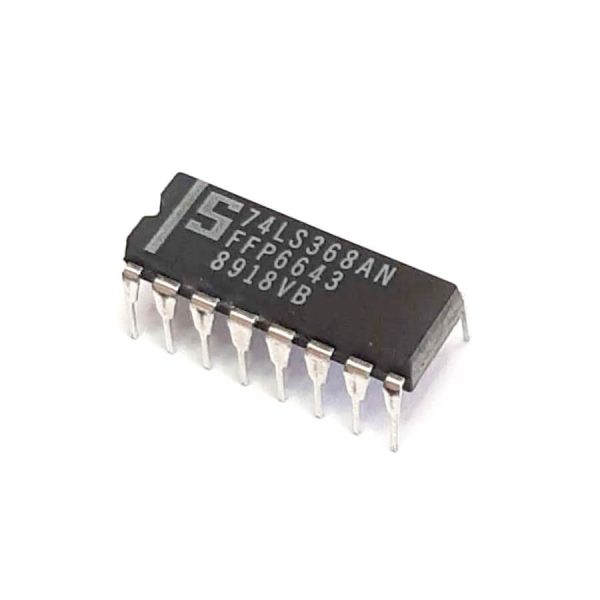

74LS368
El 74LS368 es un inversor de 6 canales con salida en tres estados (Tri-State) de la familia TTL (Transistor-Transistor Logic). Este CI permite invertir las señales de entrada, y las salidas pueden estar en alta impedancia cuando no están habilitadas. Es ideal para aplicaciones en buses de datos y transferencia de señales en sistemas digitales, permitiendo el aislamiento de las salidas.
Hay existencias
Descripción
“Tipo: Inversor de 6 canales con salida en tres estados (Tri-State).
Número de canales: 6.
Entradas:
A0 – A5 (Entradas de datos para los 6 canales).
OE (Output Enable, entrada de habilitación de salida, activa en bajo).
Salidas:
Y0 – Y5 (Salidas de los 6 canales, con salida en tres estados: alta impedancia, alto o bajo).
Modo de operación:
Alta impedancia (deshabilitado) cuando OE está en alto.
Transmisión de señal invertida (habilitado) cuando OE está en bajo.
Tensión de alimentación (Vcc): 4.75 V a 5.25 V (típico 5V).
Consumo de corriente (Icc): 40 mA (típico).
Tensión de entrada (Vin):
Alto (mín.): 2 V
Bajo (máx.): 0.8 V
Tensión de salida (Vout):
Alto (mín.): 2.7 V
Bajo (máx.): 0.5 V
Corriente de salida (Iol): 8 mA (cuando la salida es baja).
Tiempo de propagación (tpd): 15 ns (típico).
Encapsulado: DIP-16 (THT).
Montaje: A través de orificios (THT).
Aplicaciones comunes:
Inversión de señales en sistemas de control digital.
Aislamiento y amplificación de señales en buses de datos.
Conmutación de señales y control de periféricos.
Interfaz entre dispositivos con diferentes lógicas.”
