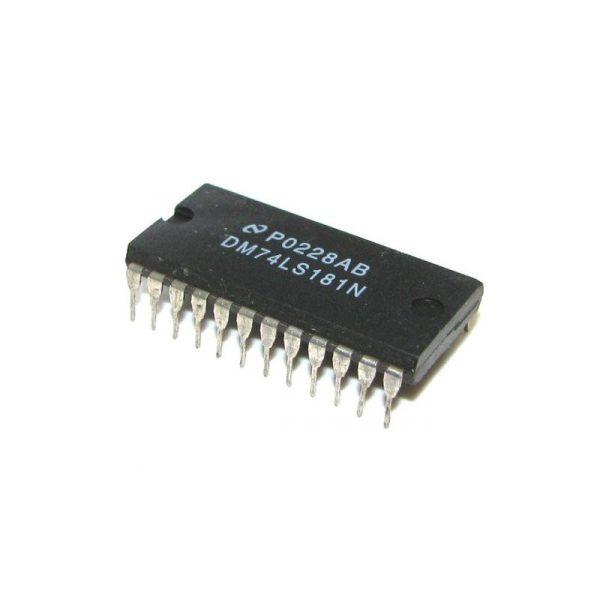

74LS181

Descripción

“Tipo: Unidad Aritmético-Lógica (ALU) de 4 bits.
Número de entradas:
A0 – A3 (4 bits de la primera entrada).
B0 – B3 (4 bits de la segunda entrada).
M (Modo de operación, determina si la operación será aritmética o lógica).
S0 – S3 (Seleccionadores de operación para determinar la operación aritmética o lógica a realizar).
Número de salidas:
F0 – F3 (4 bits de salida, el resultado de la operación).
C (Carry, acarreo de salida de la operación).
G (Generación de acarreo).
P (Propagación de acarreo).
N (Indicador de signo).
Z (Indicador de cero, se activa si el resultado es cero).
Operaciones soportadas:
Operaciones aritméticas: suma, resta, desplazamiento, etc.
Operaciones lógicas: AND, OR, XOR, NOT.
Tensión de alimentación (Vcc): 4.75 V a 5.25 V (típico 5V).
Consumo de corriente (Icc): 35 mA (máximo).
Tensión de entrada (Vin):
Alto (mín.): 2 V
Bajo (máx.): 0.8 V
Tensión de salida (Vout):
Alto (mín.): 2.7 V
Bajo (máx.): 0.5 V
Corriente de salida (Iol): 8 mA (cuando la salida es baja).
Tiempo de propagación (tpd): 25 ns (típico).
Encapsulado: DIP-16 (THT).
Montaje: A través de orificios (THT).
Aplicaciones comunes:
Implementación en microprocesadores y microcontroladores.
Cálculos aritméticos y operaciones lógicas en sistemas de procesamiento de datos.
Circuitos de control y sistemas digitales con procesamiento de señales.”
