74LS123

Descripción

“Tipo: Multivibrador monoestable dual re-triggerable.
Número de multivibradores: 2 independientes.
Activación: Sensible a flanco positivo o negativo.
Re-triggerable: Sí (el pulso se extiende si la entrada es activada nuevamente antes de finalizar).

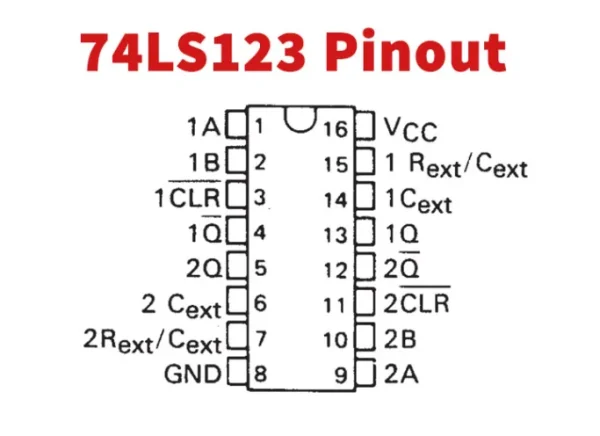

Número de entradas por cada multivibrador:
A y B (Entradas de disparo).
CLR (Clear) (Borrado asincrónico, activo en bajo).
Número de salidas por cada multivibrador:
Q (Salida principal).
Q̅ (Salida complementaria).
Tiempo de duración del pulso:
Determinado por una resistencia externa R y un capacitor C.
Tensión de alimentación (Vcc): 4.75 V a 5.25 V (típico 5V).
Consumo de corriente (Icc): 16 mA (típico).
Tensión de entrada (Vin):
Alto (mín.): 2 V
Bajo (máx.): 0.8 V
Tensión de salida (Vout):
Alto (mín.): 2.7 V
Bajo (máx.): 0.5 V
Corriente de salida (Iol): 8 mA (cuando la salida es baja).
Tiempo de propagación (tpd): 25 ns (típico).
Encapsulado: DIP-16 (THT).
Montaje: A través de orificios (THT).
Aplicaciones comunes:
Generación de pulsos de temporización con posibilidad de extensión.
Eliminación de rebotes en interruptores.
Control de retardos en circuitos digitales.
Sincronización de señales en sistemas electrónicos.
Sistemas de control con tiempos de activación variables.”
